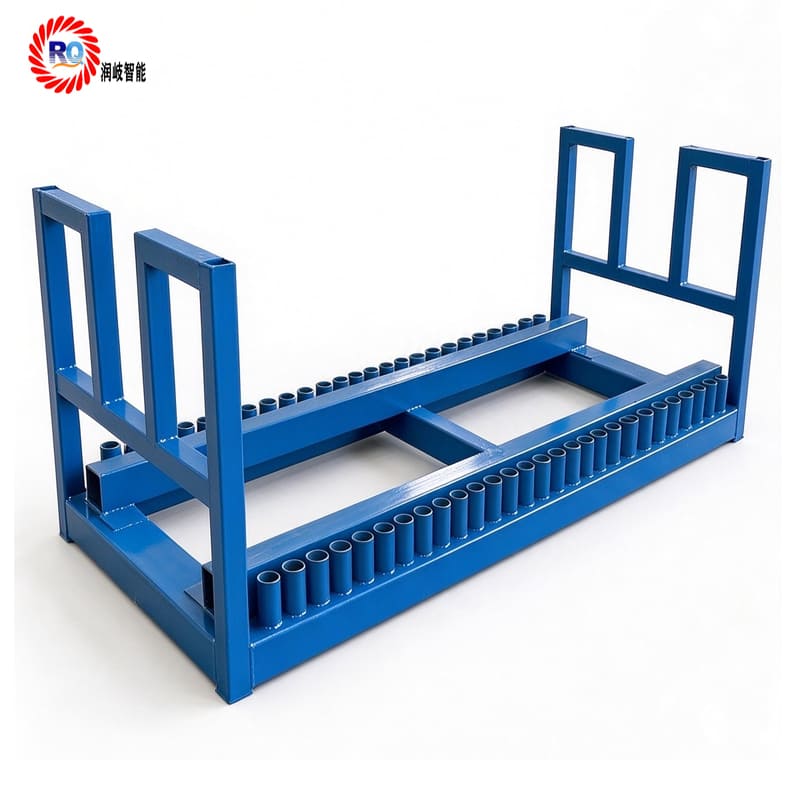

插管式钢卷架

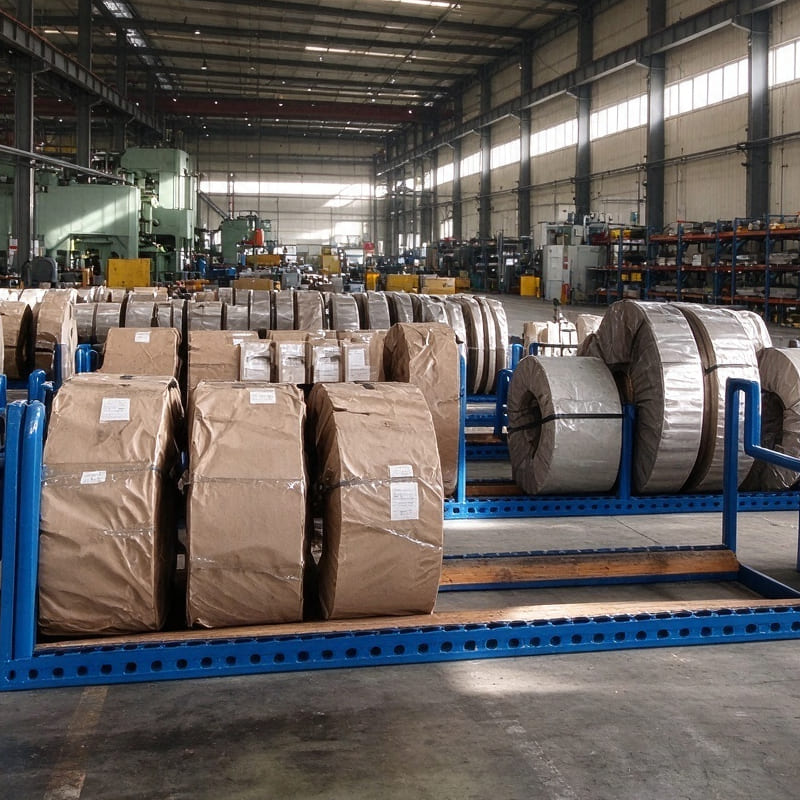

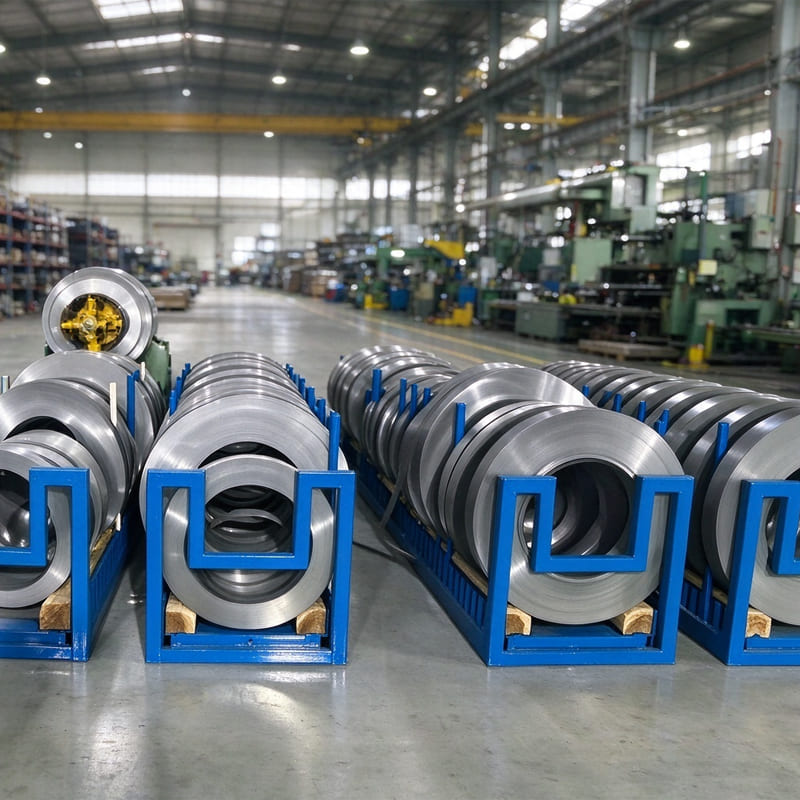

插管式钢卷架，也叫插管钢卷存放托架、带钢卷料架，是冷轧钢带、不锈钢卷材、铝带卷专用仓储转运设备，多用于冲压车间、钣金工厂、金属卷材仓库。架体配有多组定位插管，钢卷中心孔套入插管固定，杜绝卷材滚动、倾倒，既可仓库静态存放，也支持叉车整体转运。南京润岐智能存储科技有限公司专业生产插管式钢卷架，配套仓储货架、金属周转箱物流笼车等仓储物流设备，支持按需定制插管间距、长度与整体承重，全国送货上门，售后完善。

  产品采用Q235B加厚方管焊接成型，定位插管选用无缝钢管，整体喷砂除锈后静电喷塑，涂层耐磨防锈，适合车间潮湿、油污环境。插管可根据卷材内孔选配，拆装灵活，一台架体可同时放置多卷带钢，空间利用率高；底部预留叉车孔，四面均可叉车进叉，方便整架转运，减少卷材二次搬运，降低磕碰损伤卷材的风险。接触压强控制在2-5MPa以内，远低于地面堆放的15MPa，有效避免钢卷局部压痕变形；支撑面可加装 15-20mm 厚聚氨酯缓冲衬垫或者木头，防滑防滚动，保护钢卷表面精度，降低材料损伤率。整体结构可通过地脚螺栓与C30以上混凝土地面固定，抗倾覆能力强，杜绝钢卷滑移倾倒风险。

基础落地款外尺寸规格表

说明：以上为基础落地款主流规格，可按需定制长度、宽度与高度。

V 型鞍座适配参数表

说明：V 型开口角度与鞍座间距可根据钢卷宽度灵活调整，保证支撑受力均匀，贴合钢卷圆弧外形。

承重分级参数表

产品备注

1. 常规现货为基础落地款，可根据卷材内径、卷宽、单卷重量非标定制载重与尺寸；
2. 架体默认蓝色静电喷塑，灰色、橙色可选，重载场景可做热镀锌处理；
3. 适用：冷轧钢带、不锈钢带、铝带、铜带、热轧钢卷、镀锌卷等卷状金属原料存放与转运；
4. 底部预留叉车通道，支持四面叉车作业，方便车间流转；
5. 插管为可拆卸式，可调整插管数量、间距；V型鞍座款式可按需选配聚氨酯缓冲衬垫；
6. 禁止超载存放，转运时减速行驶，避免剧烈撞击架体；固定安装款需使用地脚螺栓固定于C30及以上混凝土地面；
7. 南京润岐可上门勘测，提供方案设计、生产、送货、安装一站式服务。
