润岐承接江苏某机械制造车间悬臂式货架项目：单面结构解决长料翻垛难题

江苏这家机械制造车间，平时加工的都是传动轴、精密管材和重型型材。去现场勘测的时候，地上铺着一排排长料，底下垫着木方，边上留出仅供一人侧身通过的过道。车间主管说，要找一根特定规格的轴，得先把压在上面的管子一根根搬开，翻完再码回去。不仅费时，长料互相压着，表面磕伤、轻微弯曲的情况也不少。

长料不太好上常规的横梁货架，两头悬空承托不住，受力全挤在中间那一点，时间长了管材必定变形。南京润岐智能存储科技有限公司技术团队在车间量了通道宽度，盘点了单根最重物料的重量后，结合车间的靠墙位置，给出的方案是单面悬臂货架，让长料侧向搭在悬臂上，把地面的空间腾出来。

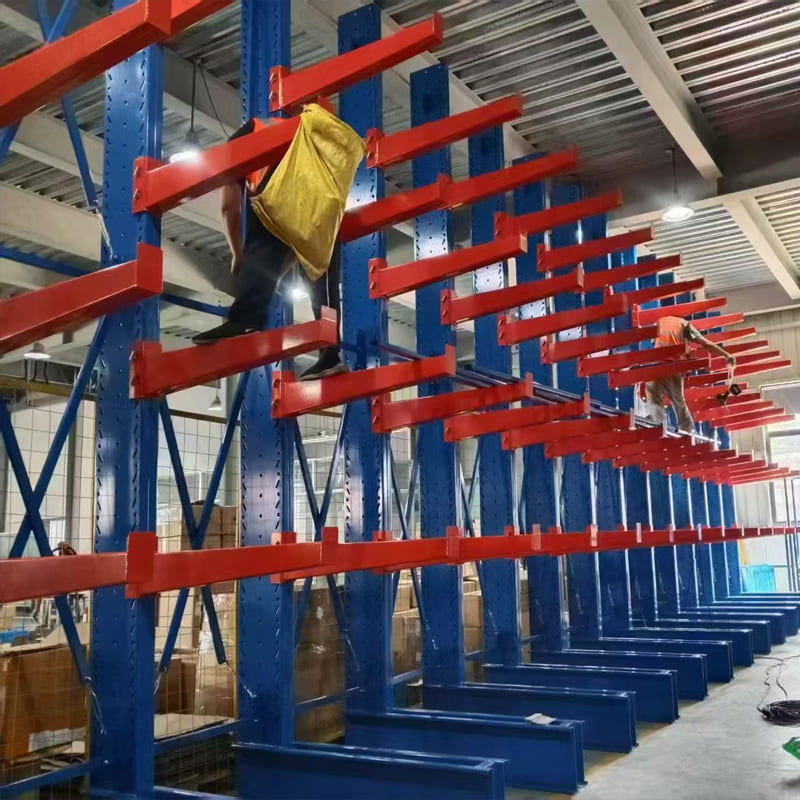

（图示：施工人员正在进行悬臂臂身的装配与水平校正）

单面悬臂的受力，全看背后的斜撑

从照片能看出来，这批货架是单面结构，蓝色的立柱只向一侧伸出红色的悬臂。长料压在悬臂上，力量是单边偏心的，如果立柱后面没有支撑，受力大了很容易往前倾。所以照片里能看到，蓝色立柱的背面加了交叉的斜撑拉杆，这几道拉杆和立柱、底梁连成了一个三角形的受力体系，把悬臂上挑的力矩给拽住了。

再看底下的蓝色底梁，做得很长，向前后两端延伸，这是为了增加防倾覆的力臂。安装的时候，工人拿膨胀螺栓把底梁两端锁死在水泥地坪上，只要地坪不空鼓，满载长料时架子就稳稳当当。

图里两个工人正踩在横撑上装悬臂。悬臂和立柱没用现场焊接，全是插接配合安全销。车间里到处是机油和棉纱，动电焊火花乱飞实在危险。插接件运到现场直接拼，不进明火；以后要是换了加工件、想调层高，把安全销拔出来，换个孔位重新插回去就行了，省事。

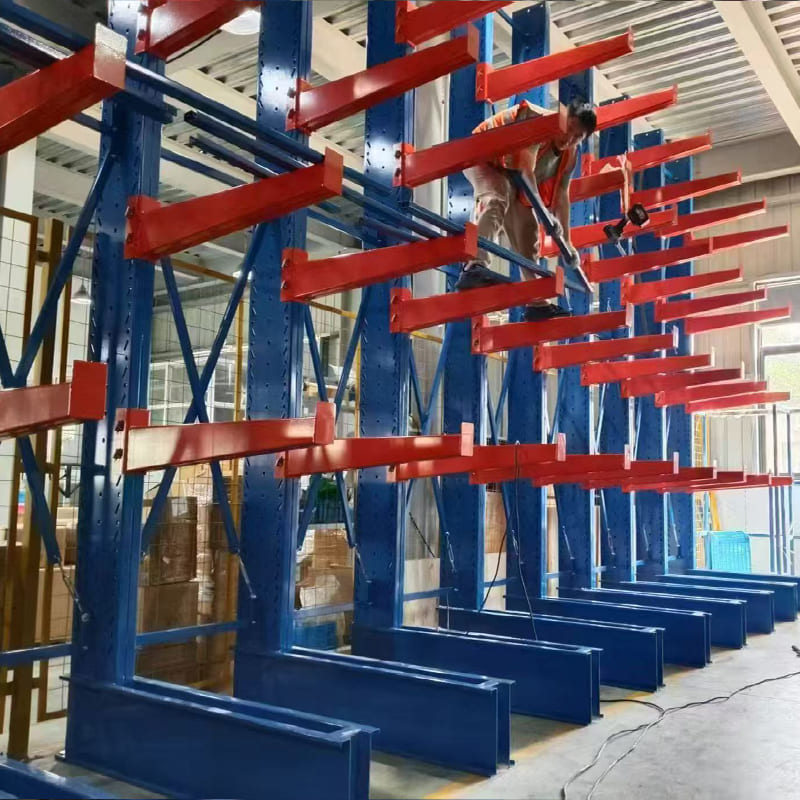

（图示：背部交叉斜撑与底梁加固细节）

层高怎么分，臂为什么带点翘

悬臂货架没法按固定步距排。长轴和粗管尺寸差太多，悬臂太长，短料放上去够不着，还挡通道；排得太密，粗管子塞不进去。

技术员按车间常干的三种料把悬臂分了区。重管材放底层，叉车不用举太高，操作稳当，而且重心低；轻质长轴放上层。悬臂末端微微向上翘，这不是做工误差，是故意的。车间地面多少有点震动，叉车取料难免磕碰，圆的管材平放容易顺着坡往外滚，带点翘角能挡住。

红蓝配色也不光为了好看。立柱和底梁深蓝，悬臂用红色的警示色。车间顶灯有时候照不到，叉车司机老远一看红臂，心里对举升高度就有数，能少撞不少次。

交付那天交代的几句实操

架子装好，料陆续上了架。原来铺满地的长料全搭到了半空，地面通道一下子空了出来，叉车不用再绕着一堆堆铁管走，直接开进通道就能取件。找料的时候，看一眼标记就行，不用再翻垛，料与料之间不挤压，表面的划痕明显少多了。

交接的时候，工程师给车间主管交代了几个细节。长料往架子上放，两头伸出来的距离得匀称，一头长一头短，受力全压在单边，悬臂容易变形，料自己也弯。另外，要是碰到超出悬臂长度的超长件，千万别硬横跨两根立柱放，安全销虽然吃得消，但长料是个杠杆，翘来翘去会把立柱的孔位豁大。叉车挑料的时候，货叉平着升，别拿货叉尖去顶悬臂根部，那地方受不了侧向的撬力，顶多了底座会松。

南京润岐智能存储科技有限公司做机械加工、管材和铜铝型材这类长物料存储比较多。悬臂货架没法直接套图纸，单臂承载力、立柱跨度、底座怎么放，全得看现场地坪和物料真实重量。手头有长料要上架，或者场地动线要调整的，可以把物料最长多少、最重多重、过道多宽发过来，我们帮着先排排看怎么放合适。
